Extinción automática industrial: proyecto, instalación y certificado

La extinción automática es uno de los sistemas de protección activa con mayor impacto en la limitación de daños en entornos industriales. Cuando la normativa la exige —o cuando la compañía de seguros la valora para reducir prima—, el proyecto técnico y la ejecución deben recaer en una empresa instaladora inscrita en el RECI como Tipo I, con técnico competente que firme el dimensionado hidráulico y la memoria justificativa.

Pyralis centraliza tu solicitud y la traslada a empresas instaladoras de protección contra incendios verificadas en todo el territorio nacional. Cada instaladora evalúa tu actividad, tu configuración de nave y tu nivel de riesgo intrínseco antes de presentar propuesta. El certificado de instalación que emite al finalizar la obra es el documento que acredita el cumplimiento ante la administración, ante el organismo de control autorizado en la inspección periódica y ante tu aseguradora.

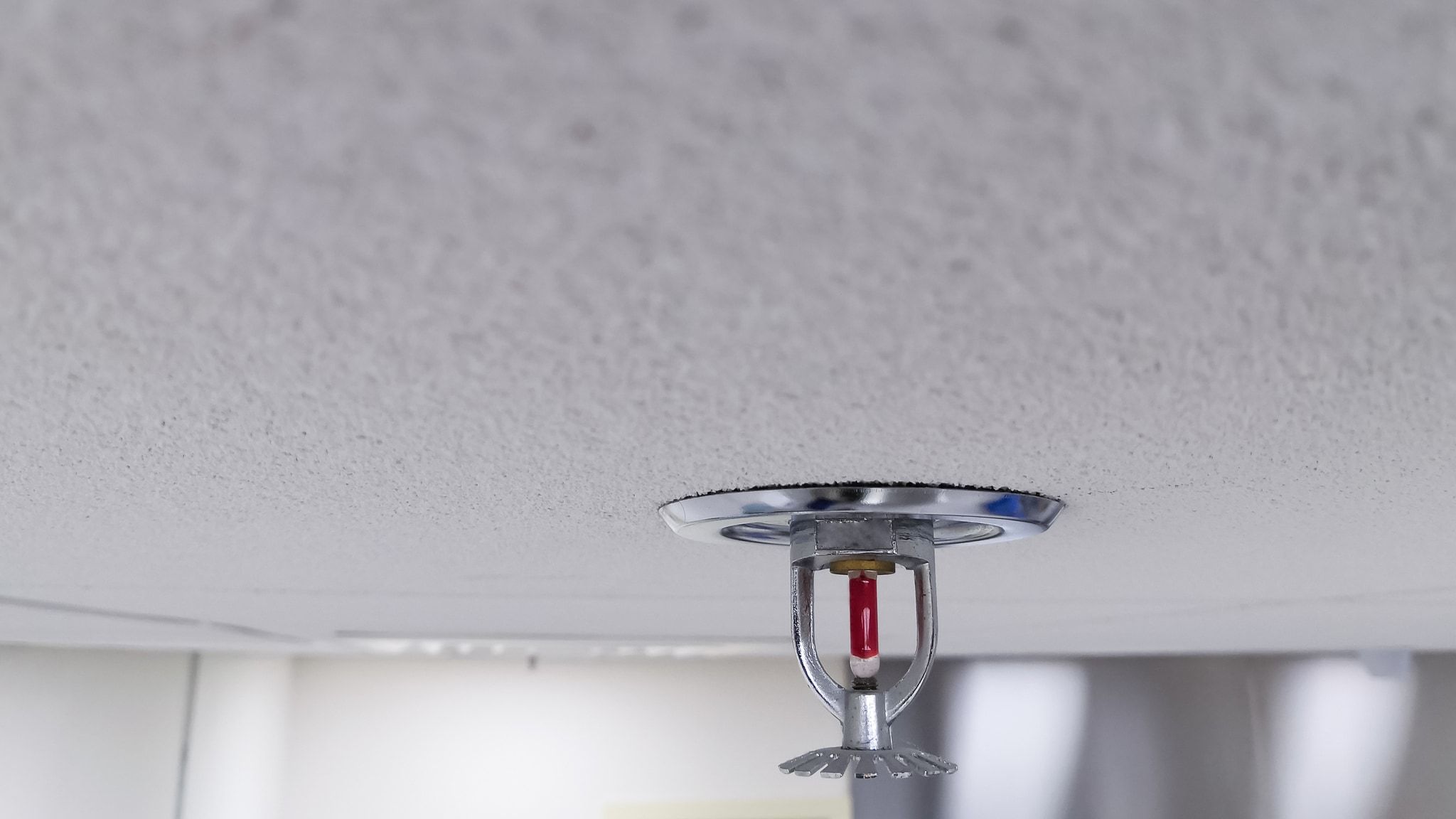

Rociadores automáticos (sprinklers) y agua nebulizada según UNE 23500 y UNE-EN 12845

Los rociadores automáticos son la solución de extinción más extendida en establecimientos industriales y terciarios con alto valor patrimonial o exigencia de compañía aseguradora. El dimensionado sigue UNE-EN 12845 (sprinklers de gama estándar) y UNE-EN 16925 (residenciales) y considera:

• Clase de riesgo de la actividad: ligero, ordinario (OH1-OH4), extra alto (HHP1-HHP4) y almacenamiento (HHS). Cada clase fija densidad de descarga y superficie de operación.
• Hidráulica de la red: presión y caudal mínimos en cabeza del rociador más desfavorable, comprobados por cálculo nodal del proyectista.
• Abastecimiento de agua: aljibe de reserva con capacidad para el tiempo de funcionamiento exigido por norma, grupo de bombeo principal y de reserva conforme a UNE 23500.
• Tipologías de rociadores: respuesta estándar, respuesta rápida (QR), rociadores de almacén (ESFR) para alturas de almacenamiento elevadas, rociadores secos para zonas no caldeadas.

El agua nebulizada (water mist) es una alternativa para salas con sensibilidad al agua (CPD, motores, equipos eléctricos) o donde el aljibe es inviable: descarga gotas micrométricas a alta presión con consumo de agua muy inferior al sprinkler convencional.

Extinción por gases inertes IG-55, IG-541 y argón

Los sistemas por gas inerte desplazan el oxígeno en el recinto protegido hasta un nivel insuficiente para mantener la combustión, sin generar residuos ni reaccionar con materiales o equipos. Las mezclas más habituales:

• IG-55 (50% argón, 50% nitrógeno): aplicación general en salas técnicas, archivos y CPD.
• IG-541 (52% nitrógeno, 40% argón, 8% CO₂): el CO₂ estimula la respiración humana durante la descarga, lo que mejora la tolerancia para personas presentes.
• Argón puro (IG-100): aplicaciones específicas con riesgo eléctrico o equipos sensibles.
• Nitrógeno puro (IG-200): para almacenes con incendio incipiente o salas de baterías.

La descarga típica dura 60 segundos y la concentración de extinción debe mantenerse durante 10 minutos. La estanqueidad del recinto se comprueba mediante prueba de fuga (room integrity test) antes de la recepción.

Extinción por gases químicos HFC-227ea (FM-200) y FK-5-1-12 (NOVEC 1230)

Los agentes químicos extinguen por absorción de calor y rotura de la cadena radical de la combustión, no por desplazamiento de oxígeno. Ventajas: descarga muy rápida (10 segundos), volumen de cilindros reducido frente a gases inertes, ausencia de residuos y compatibilidad con equipos electrónicos.

• HFC-227ea (FM-200): agente histórico, eficacia probada y amplia base instalada. Con potencial de calentamiento global elevado (GWP 3220), las regulaciones europeas restringen progresivamente su uso.
• FK-5-1-12 (NOVEC 1230): fluido cetónico con GWP cercano a 1 y vida atmosférica de pocos días. Es el agente de elección para nuevas instalaciones por su perfil ambiental, manteniendo concentraciones de extinción bajas y descarga rápida.

Ambos sistemas requieren detección por doble dispositivo, retardo programable para evacuación del personal y aviso acústico-óptico de descarga conforme a la norma UNE-EN 15004.

Extinción por CO₂ y aplicaciones de riesgo limitado a personas

El CO₂ es el agente extintor más antiguo en sistemas automáticos. Extingue por desplazamiento de oxígeno hasta concentraciones letales (38% o superior según riesgo). Por su riesgo para personas, su aplicación queda restringida a:

• Recintos normalmente desocupados (transformadores, salas eléctricas no tránsito, hornos, líneas de pintura).
• Aplicaciones locales sobre máquinas específicas (turbinas, motores, sistemas hidráulicos).
• Volúmenes pequeños donde no se justifican gases inertes o químicos.

Cuando hay riesgo de presencia de personas, el sistema incorpora bloqueo manual de descarga, alarma reforzada y procedimientos operativos documentados.

Detección, doble disparo y retardo de descarga conforme a UNE-EN 15004

Los sistemas de extinción automática se disparan tras la confirmación de incendio por dos detectores independientes (lógica de coincidencia “and”) instalados en el mismo recinto. El doble disparo evita descargas accidentales por falsas alarmas y es un requisito tanto reglamentario como de práctica industrial.

Entre la confirmación y la descarga, la central activa un retardo programable (típicamente 30 segundos) durante el cual emite alarma sonora y óptica de prealarma y permite evacuación o aborto manual. Pasado el retardo, las válvulas de los cilindros se abren y el agente se libera por la red de tuberías y boquillas calibradas.

Cada extinción automática lleva asociada señalización exterior “Atención – Sistema de extinción automática”, panel de aviso de descarga junto a la puerta de acceso y plan de emergencia específico que conocen los ocupantes del establecimiento.

Aplicaciones por sector: CPD, archivos, salas eléctricas y procesos críticos

La extinción automática se prescribe en aplicaciones donde el incendio convencional es inadmisible o el agente acuoso causaría daños equivalentes al propio fuego:

• Centros de Procesamiento de Datos (CPD) y salas de servidores con disponibilidad crítica.
• Archivos físicos y documentación histórica sensibles al agua.
• Salas eléctricas, cuadros de potencia y transformadores en cabina.
• Cocinas industriales con sistemas K específicos (acetato de potasio) sobre los conductos de extracción y zonas de cocción.
• Equipos de proceso industrial: turbinas, generadores diésel, líneas de pintura, hornos, sistemas hidráulicos.
• Almacenes de inflamables con extinción local o de inundación total.

La empresa instaladora del RECI selecciona el agente y la concentración en función del riesgo, del valor patrimonial, de la presencia de personas y de las exigencias del seguro y de la administración.

Empresa instaladora del RECI Tipo I, certificado y prueba de fugas

La instalación del sistema de extinción automática debe ejecutarla una empresa instaladora autorizada Tipo I inscrita en el RECI, con técnico competente que firme el proyecto. La instaladora aporta:

• Proyecto o memoria técnica con cálculo hidráulico (sprinklers) o cálculo de concentración (gas), planos de ejecución y selección de componentes con marcado CE.
• Ejecución de obra conforme a la norma aplicable (UNE-EN 12845, UNE-EN 15004, UNE-EN 12094 según sistema), pruebas funcionales y prueba de fuga del recinto.
• Puesta en marcha con verificación de presiones, masa y peso de cilindros, programación de la central y simulación de disparo sin descarga.
• Certificado de instalación firmado e inscrito en la administración, con la documentación que el titular debe conservar.

El mantenimiento posterior lo ejecuta una empresa mantenedora del RECI Tipo II conforme al apéndice 2 del RIPCI: comprobación trimestral, prueba funcional anual y revisión quinquenal con prueba de presión a presión de diseño, sustitución de elementos o agentes degradados y nueva prueba de fuga del recinto cuando aplique.

Pyralis no realiza directamente la instalación, el mantenimiento ni la inspección periódica de los sistemas de protección contra incendios; esa responsabilidad recae en la empresa instaladora o mantenedora inscrita en el RECI de la comunidad autónoma correspondiente, en el organismo de control autorizado (OCA) cuando la normativa exige inspección, y en el técnico competente que firma el proyecto. La aplicación concreta de la normativa vigente a cada instalación debe confirmarse con un técnico cualificado.
